QPG气流喷雾干燥机

发布时间:2015-08-25 12:03:31 访问:[3178] 【打印】【返回】【字体：大中小】

原理
　　■ 洁净空气加热后进入干燥塔，在塔内热风中用二流体（或三流体）喷嘴将各种料液物化成微小液滴，与热风进行快速热交换，蒸发掉液料中的水分（或溶剂），并随热风排出，得到粉状产品。
特点
　　■ 尤其对粘性大。膏状、浆糊状物料。效果佳。
　　■ 实验型多品种，低温干燥应用广。
　　■ 喷嘴结构简单，维修方便，运行费用低。

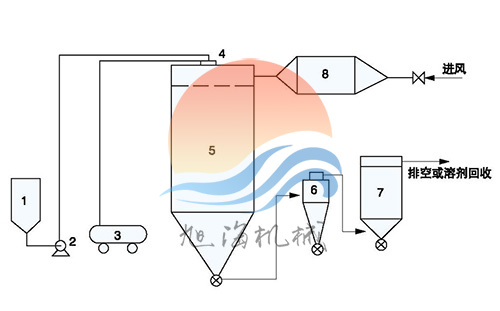

1.液料槽　　　　　　　　5.干燥塔
2.液料泵　　　　　　　　6.旋风分离器
3.压缩空气　　　　　　　7.布袋除尘器
4.气流喷嘴　　　　　　　8.加热器

技术参数

型号参数		5	25	50	100	150	200
蒸发量 Kg/h	△t=150℃~90℃	1.5	7.5	15	30	45	60
	△t=200℃~100℃	2.5	12.5	25	50	75	100
	△t=250℃~90℃	3.75	18.75	37.5	75	112.5	150
	△t=300℃~100℃	5	25	50	100	150	200
	△t=350℃~110℃	6	30	60	120	200	240
压缩空气(m³/min)		0.9	0.9	1.1	1.5	2.7	3.4
压缩气源(Mpa)		0.4	0.6		0.7
热源方式		电、电+蒸汽、燃煤（油）热风炉
供热量Kcal/h		1	5	10	20	30	40
风机功率kw		0.75	2.2	4	7.5	11	15

注：1、本设备大于200型可按实际需要代为设计制造；
　　2、风机功率为标准流程，如加布袋除尘和回收溶剂则要增加。
